Een automatische afkortzaag zaagt hout op lengte zonder dat je elke maat handmatig instelt. De machine leest een zaaglijst in, positioneert het werkstuk en zaagt. Dat maakt deze machines geschikt voor timmerfabrieken, kozijnproducenten en andere bedrijven die dagelijks dezelfde zaagbewerkingen herhalen.
Een afkortzaag kort werkstukken af op een bepaalde lengte. Het werkstuk ligt stil op een tafel of rollenbaan, het zaagblad maakt de zaagsnede. Dat klinkt eenvoudig, en in de basis is het dat ook. Het verschil met een formaatzaag zit erin dat je bij een afkortzaag het werkstuk niet langs het zaagblad duwt, maar het zaagblad naar het werkstuk brengt (of van onderaf door het werkstuk laat komen).
Een afkortzaag hout wordt in vrijwel elke houtbewerkingswerkplaats gebruikt. Typische toepassingen van een afkortzaagmachine:
De meeste afkortzagen werken met een rond zaagblad. De diameter van dat zaagblad bepaalt de maximale zaagcapaciteit: hoe groot het werkstuk mag zijn dat je in één keer kunt doorzagen.
Bekijk onze afkortzagen
Bij een handmatige afkortzaagmachine meet de operator elke maat, stelt de aanslag in en bedient de zaag. Bij een automatische afkortzaag neemt de machine die stappen over. De operator laadt het hout, de machine doet de rest.
Automatisering bij afkortzagen kan op verschillende manieren:
Wanneer is automatisering zinvol? Zodra je regelmatig dezelfde maten zaagt, of zaaglijsten uit je ERP-pakket wilt inlezen. Bij seriewerk van kozijnen of meubeldelen verdient een automatische aanslag zich snel terug door minder meetfouten en een hogere doorvoer. Bij volumes boven een paar honderd zaagsneden per dag is een volautomatische optimalisatiezaag het overwegen waard.
Gerretsen levert drie hoofdtypen afkortzagen, zowel handmatig als automatisch. Welk type afkortzaag past, hangt af van je materiaal, het volume en de bewerkingen die je moet uitvoeren.
Bij een onderliggende afkortzaag komt het zaagblad van onder door het werkstuk. Het werkstuk ligt op een stevige rollenbaan met aanslagen. Dit type is geschikt voor zwaardere en grotere doorsneden, zoals balken, kozijnprofielen en dikke planken.
De onderliggende afkortzaag is goed te combineren met een automatisch opduwsysteem of lengteaanslag. Daarmee wordt het in feite een automatische afkortzaag voor zware doorsneden. Merken bij Gerretsen: Salvador (Superup) en Stromab (TR 450, TR 500, TR 600) en TigerStop-opduwsystemen.

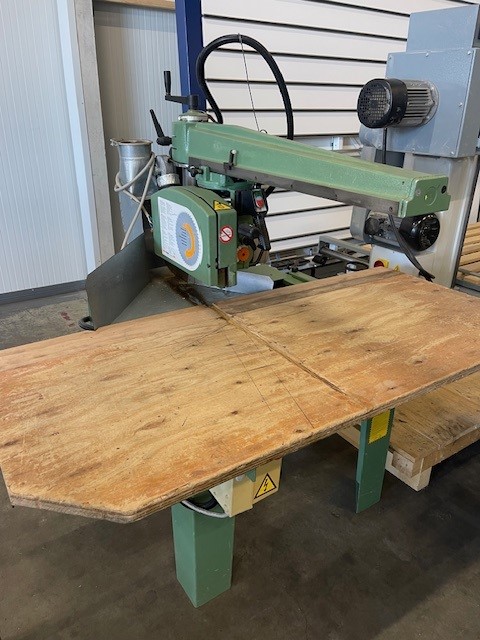

Wat is een radiaal afkortzaag? Bij dit type zit het zaagblad op een arm die radiaal (in een boog) naar het werkstuk beweegt. De operator trekt de arm naar voren, of de machine doet dat pneumatisch of elektrisch. Je kunt er haakse zaagsneden, verstekken en samengestelde verstekken mee maken.
Een radiaalzaag neemt relatief weinig vloeroppervlak in en is populair bij interieurbouwers, aannemers en bedrijven die veel met plinten, lijstwerk of isolatieplaten werken. De zaagcapaciteit is beperkter dan bij een onderliggende afkortzaag. Voor balken van 300 × 300 mm heb je een radiaalzaag met een groot bereik nodig, zoals de Maggi BIG 800 met ø800 mm zaagblad. Voor plinten, kozijnprofielen en isolatieplaten zijn de kleinere modellen ruim voldoende.
Een professionele radiaal afkortzaag heeft standaard pneumatische klemming, tweehandsbediening en een stevige geleiding. Bij Gerretsen zijn de merken Harwi (625 ), Maggi (type Junior 640 en , BIG 800) en Omga leverbaar.
Een afkortzaag met vast nulpunt is een specifiek type waarbij het zaagblad bij het verstellen van de hoek zijn referentiepunt behoudt. Dat scheelt herberekenen: je hoeft de aanslag niet opnieuw in te stellen als je van een haakse zaagsnede overgaat naar een verstek.
Dit is handig bij werk met veel wisselende hoeken, zoals sierlijsten of kozijnen met verstek. Merken bij Gerretsen: Graule (ZS 135(N), ZS 170(N), ZS 200(N)).
Een professionele afkortzaag kopen is een investering die jaren meegaat. Het loont om vooraf goed te kijken naar de volgende punten.
De zaagcapaciteit geeft aan hoe breed en hoog het werkstuk mag zijn dat je in één keer kunt doorzagen. Dit hangt samen met de diameter van het zaagblad. Een zaagblad van ø500 mm zaagt een andere maximale doorsnede dan een zaagblad van ø600 mm. Controleer altijd of de capaciteit past bij je zwaarste werkstukken.
Moet je verstekken zagen? Kijk dan naar de hoekinstelling. Veel machines bieden horizontaal verstek (het zaagblad kantelt). Sommige modellen bieden ook verticaal verstek, of een combinatie. Een draaibare zaagtafel zoals bij de Salvador SuperAngle 600 maakt hoeken van -70° tot +70° mogelijk, volledig automatisch.
Hier zitten de grootste verschillen, en hier bepaal je of je investeert in een automatische afkortzaag of een handmatig bediende machine. Een eenvoudige handmatige aanslag is goedkoop, maar kost tijd bij wisselende maten. Een digitale lengteaanslag (zoals de Salvador SuperStop of TigerStop) automatiseert het positioneren. Een volledig geïntegreerd opduwsysteem met optimalisatiesoftware is de meest productieve oplossing, maar vraagt een grotere investering.
Houtafkortzagen produceren veel zaagsel. Een goede afzuigaansluiting is geen optie maar een vereiste, zeker in een productieomgeving. Controleer de benodigde afzuigcapaciteit: de meeste professionele afkortzagen vragen 1800 tot 2100 m³/h.
Let op pneumatische klemming (het werkstuk wordt vastgeklemd voor het zaagblad beweegt), tweehandsbediening bij handmatig geladen machines, en een gecertificeerde veiligheidsbescherming rond de zaageenheid. Bij de Salvador SuperUp-serie zit bijvoorbeeld een elektropneumatische afschermplaat die omhoog komt tijdens het zagen en terugzakt na het zagen.
Niet elke afkortzaag past bij elk type werk. Een automatische afkortzaag voor kozijnen stelt andere eisen dan een compacte radiaalzaag voor plinten. Hieronder een richtlijn per toepassing.
Waar de hierboven beschreven afkortzagen vooral losse zaagmachines zijn (al dan niet met automatische aanslag), gaat een optimalisatiezaag een stap verder. Salvador, een Italiaanse fabrikant met meer dan 40 jaar ervaring, maakt machines die hout volledig automatisch op lengte optimaliseren. De machine scant het werkstuk, herkent defecten via markeringen of fotocellen, en berekent de optimale zaagsneden om zo min mogelijk afval te produceren. Zoek je een automatische afkortzaag die ook het materiaalrendement optimaliseert, dan kom je al snel bij dit merk uit.
Salvador levert verschillende typen zagen en aanslagsystemen, van volautomatische optimalisatiezagen tot handmatig geladen onderliggende zagen.

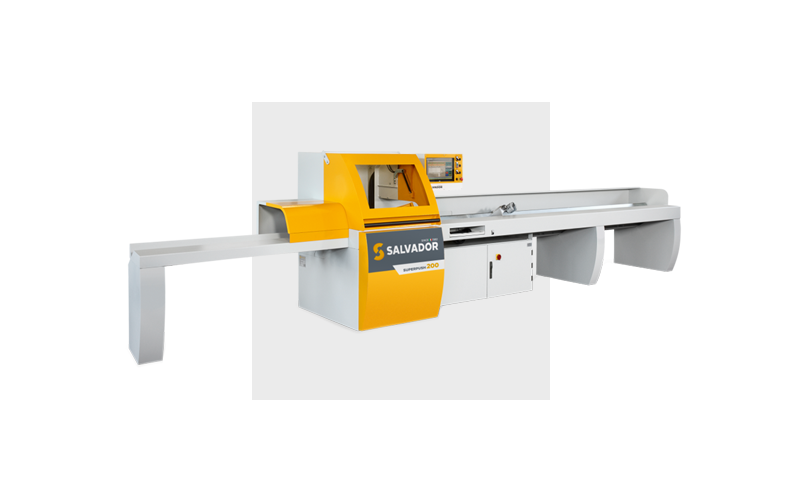

De SuperPush-serie werkt met een opduwsysteem. Het werkstuk wordt op een rollenbaan gelegd, waarna een servo-aangedreven pusher het hout door de zaageenheid duwt. Fotocellen lezen automatisch de werkstuklengte en herkennen krijtmarkeringen die defecten aangeven. De software berekent de optimale zaagsneden en de pusher positioneert het werkstuk op ±0,1 mm nauwkeurig.
Er zijn drie modellen:
Alle SuperPush-machines draaien op Windows-software met optimalisatiefuncties, zaaglijsten en productiestatistieken. Zaaglijsten zijn te importeren via netwerk of USB.
De SuperCut-serie is gebouwd voor hoog volume. Het hout wordt met een dubbel tractiesysteem (transportbanden boven en onder) continu door de machine gevoerd. De zaag werkt in milliseconden: zo snel dat het blad bijna onzichtbaar is voor het oog. De doorvoer stopt niet voor elke zaagsnede, wat de cyclustijd fors verkort.
De drie modellen in oplopende capaciteit:
De SuperCut-machines zijn geschikt voor palletproductie, vloerenproductie, en bedrijven die grote volumes latwerk, regelwerk of halfproducten verwerken.

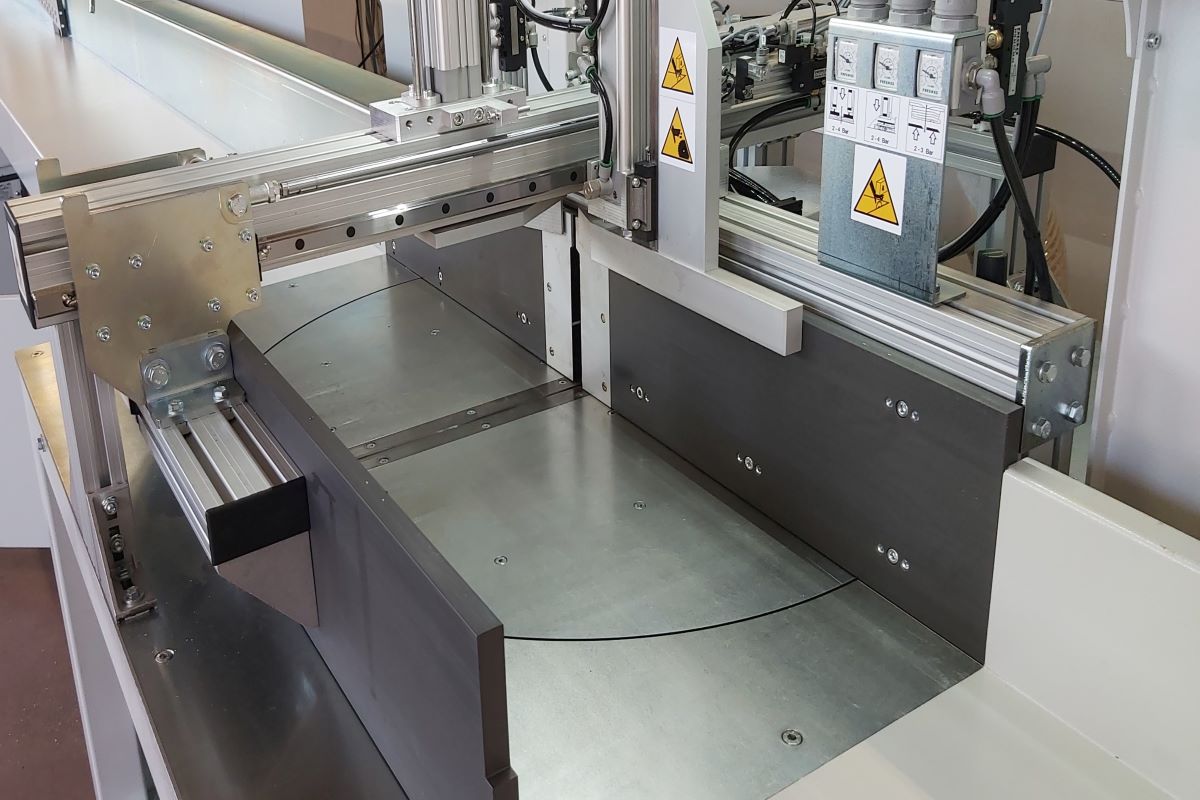

De SuperAngle 600 combineert een opduwsysteem met een draaibare zaagtafel. De tafel draait automatisch van -70° tot +70°, aangestuurd door een brushless servomotor. De hoeknauwkeurigheid is ±0,1°. Dat maakt deze machine geschikt voor producten met veel verstekzaagsneden: fotolijsten, sierlijsten, deurkozijnen met verstek.
De pusherpositie is nauwkeurig tot ±0,1 mm. Optioneel is de machine uit te breiden met een booreenheid en singularisatiecellen.

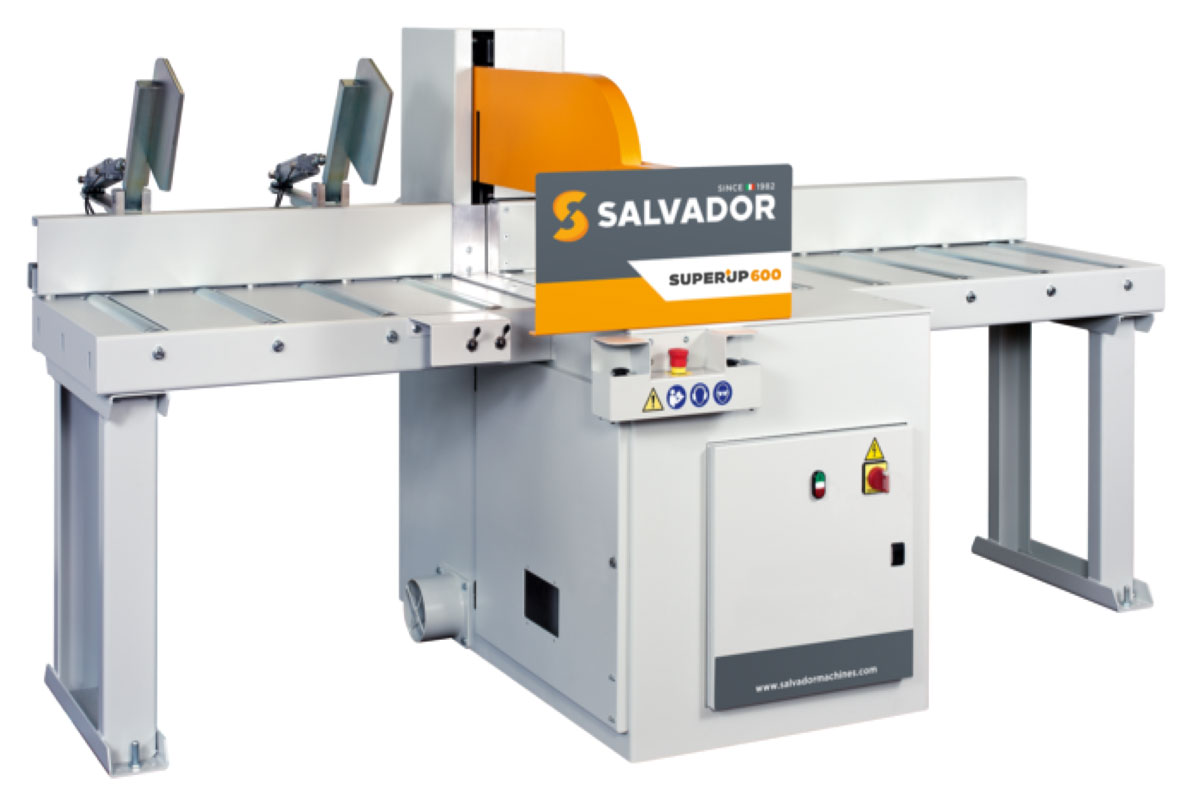

De SuperUp-serie is geen automatische afkortzaag in de strikte zin. Het is een onderliggende afkortzaag zonder opduwsysteem. De operator laadt het werkstuk handmatig op een rollenbaan, positioneert het tegen mechanisch-pneumatische aanslagen en start de zaagcyclus. Het zaagblad komt van onder. Deze machines zijn geschikt voor bedrijven die een degelijke onderliggende zaag zoeken met pneumatische klemming en veiligheidsafscherming, maar (nog) geen volledig automatisch systeem nodig hebben.
De SuperStop is geen zaag maar een automatisch aanslag- en opduwsysteem dat je koppelt aan een bestaande afkortzaag. Het werkt op 230V éénfase, heeft een duwkracht van 70 kg en positioneert op ±0,5 mm. Met het 7" touchscreen kun je zaaglijsten invoeren en werken in push- of stopmodus.
De SuperStop is een slimme tussenstap voor wie zijn afkortzaag automatisch wil maken: je behoudt je huidige zaag en voegt automatisering toe zonder een compleet nieuwe machine aan te schaffen.
De prijs van een automatische afkortzaag hangt af van een aantal factoren. Een compacte radiaalzaag met handmatige aanslag zit in een heel ander prijssegment dan een volautomatische doorvoer-optimalisatiezaag met kettinglader en sorteersysteem.
Factoren die de prijs bepalen:
Gerretsen adviseert graag op basis van je situatie. We kijken naar je huidige productie, het type werk, de volumes en de beschikbare ruimte. Op basis daarvan kunnen we een passend voorstel doen, inclusief leasing als dat gewenst is.
Twijfel je welk type automatische afkortzaag bij je werk past? Stuur ons het type materiaal, de doorsneden en je dagelijkse aantallen. Dan rekenen we uit welke afkortzaagmachine zich het snelst terugverdient.
