Het Morgen College (Landstede) in Harderwijk is al jaren klant van ons. Begin 2025 opende fase 1 van de nieuwbouw. Voor de afdeling VMBO BWI (Bouwen, Wonen en Interieur) vroegen ze ons mee te denken over de inrichting van het nieuwe machinelokaal. De opdracht had één duidelijke randvoorwaarde: er was minder vloeroppervlak dan in de oude situatie.
In het oude lokaal stonden de machines los van elkaar. Elke machine had zijn eigen plek en zijn eigen ruimte eromheen. In de nieuwbouw kreeg de afdeling minder vierkante meters. De bewerkingen die leerlingen moeten leren, bleven hetzelfde. De vraag was dus concreet: hoe krijg je dezelfde functies in een kleiner lokaal?
We hebben gekeken waar machines te combineren waren, en hoe de opstelling en de afzuiging op elkaar konden aansluiten. Het uitgangspunt: ruimte winnen zonder inleveren op de bewerkingen.

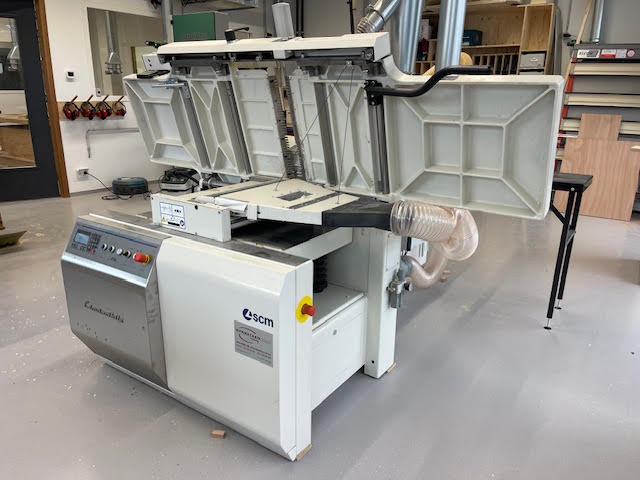

De grootste winst zat in de schaafmachines. In de oude situatie stonden er een losse vlakbank en een losse vandiktebank. Twee machines, twee keer vloeroppervlak. Die hebben we ingeruild voor één SCM L'Invincibile FS7 vlakvandiktebank. Vlakken en vandikteschaven gebeuren nu in dezelfde machine.
De vlakbankbladen zijn verstelbaar met drukknoppen (hydro-pneumatisch). Geen zware bladen met de hand omklappen. Je schakelt met een knop tussen vlakken en vandikteschaven. In een leslokaal is dat praktisch: sneller wisselen en minder kans op een verkeerde instelling.
Voor het afkorten kwam er een Maggi Junior 640 afkortzaag. Zwaar uitgevoerd, met een gietijzeren bovenarm en verstek van 45 graden links en rechts. De zaag staat op rollenbanen met een meetliniaal en maatverdeling. Een leerling legt een balk op de rollenbaan, leest de maat af en kort af. De rollenbanen vangen lange delen op, zodat je daar geen losse tafels voor kwijt bent.
Daarnaast is er een nieuwe Harwi 130 cirkelzaag geplaatst.

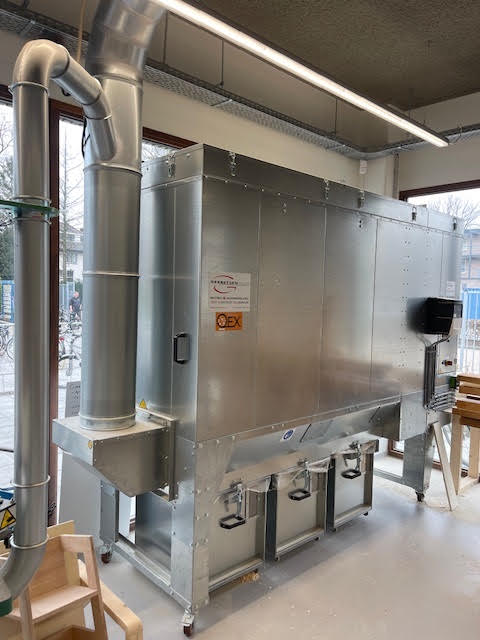

In een compact lokaal is afzuiging geen bijzaak. Leidingwerk kost ruimte en de capaciteit moet kloppen. We hebben een centrale afzuiginstallatie geplaatst, een Riedex DM 300 B, die volautomatisch werkt. Kort samengevat gebeurt er dit:
– Zodra een machine wordt ingeschakeld, opent de bijbehorende elektrische schuif automatisch.
– Tegelijk schakelt de afzuigunit in.
– De unit heeft een frequentieregelaar met onderdrukmeting. Werkt er maar één machine, dan levert de unit precies genoeg zuigkracht voor dat ene afzuigpunt.
Het gevolg: minder energieverbruik, minder geluid en minder slijtage op de installatie. De unit draait niet constant op vol vermogen, maar past zich aan wat er op dat moment gevraagd wordt.

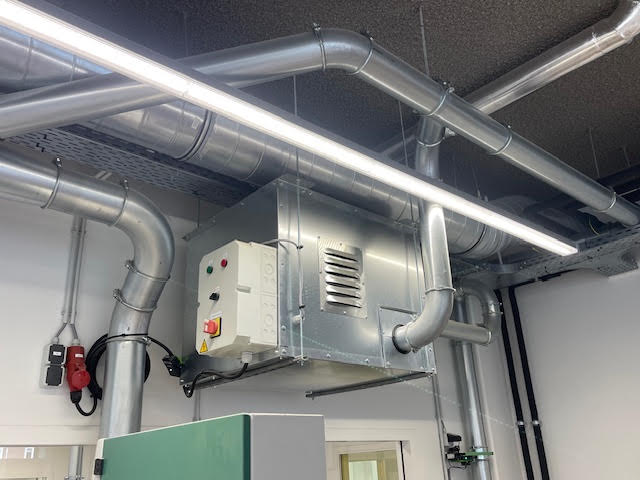

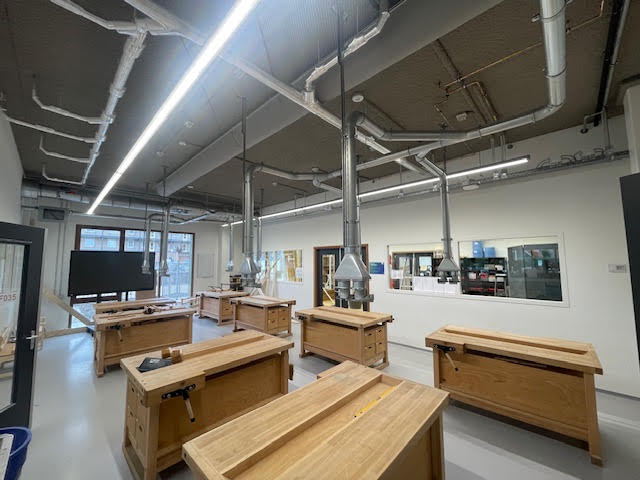

Naast de machines zijn er de werkbanken. Daarboven hangen twee HD-boxen (hoogvacuüm afzuigsysteem), met aansluitingen boven de tafels. Een HD-box werkt als een grote stofzuiger. Je zuigt de tafel stofvrij en sluit er handgereedschap op aan. De HD-boxen worden zelf weer afgezogen door de centrale unit. Zo komt al het stof en zaagsel op één plek terecht.

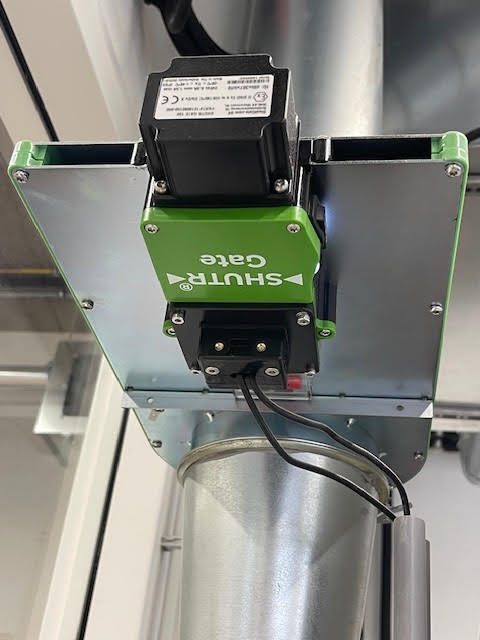

De koppeling tussen machine en afzuiging loopt via een Shutr-controller. Die communiceert draadloos met de elektrische schuiven en met een sensor per machine. Schakel je een machine in, dan weet het systeem welke schuif open moet en hoeveel zuigkracht nodig is. Geen kleppen die je met de hand opent, en geen afzuiging die op alle punten tegelijk staat te draaien.
Naast de nieuwe machines hebben we het praktische deel geregeld. De verhuizing van de bestaande machines, de installatie en de montage liepen via ons. De oude vlakbank en vandiktebank zijn ingeruild. Voor de school scheelt dat gedoe: één partij verzorgt de hele omslag van het oude naar het nieuwe lokaal.
Vaak wel, als je machines combineert. Een vlakvandiktebank vervangt twee losse machines. Kijk eerst welke bewerkingen echt nodig zijn en welke je in één machine kunt onderbrengen.
De machines zijn maar een deel. Looproutes en de aan- en uitvoer van materiaal kosten net zo goed ruimte. Een afkortzaag heeft plek nodig voor lange delen. Met rollenbanen vang je dat op.
Bepaal per punt hoeveel lucht nodig is en hoeveel machines er tegelijk draaien. Een frequentiegestuurde unit past het vermogen aan op de vraag van dat moment. Dat scheelt energie en je hoeft de installatie niet te overdimensioneren.
In een leslokaal werken veel verschillende gebruikers, met wisselend niveau. Betrouwbare afzuiging hoort daarbij, net als voorzieningen op de machines zelf. De Maggi-afkortzaag heeft bijvoorbeeld een geremde motor, een noodstop en thermische beveiliging.
Denk je na over de inrichting van een werkplaats of leslokaal met beperkte ruimte? Stuur ons de afmetingen van het lokaal en de bewerkingen die je wilt aanbieden. Dan kijken we mee welke opstelling past en welke machines je kunt combineren. Neem contact op via gerretsen.nl.
